Elektriciteit – Module 7

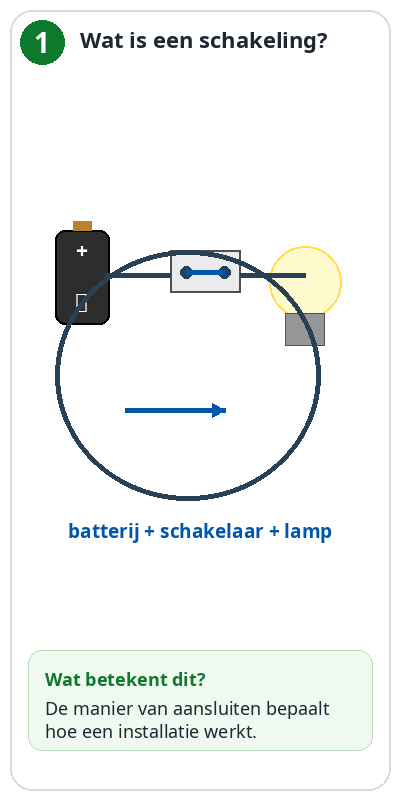

Blok 1 – Wat is een schakeling?

Een schakeling bestaat uit onderdelen die met elkaar verbonden zijn. Bijvoorbeeld een batterij, draden, een schakelaar en een lamp. De manier waarop deze onderdelen verbonden zijn noemen we een schakeling.

💡 Wat betekent dit voor jou?
De manier van aansluiten bepaalt hoe een installatie werkt.

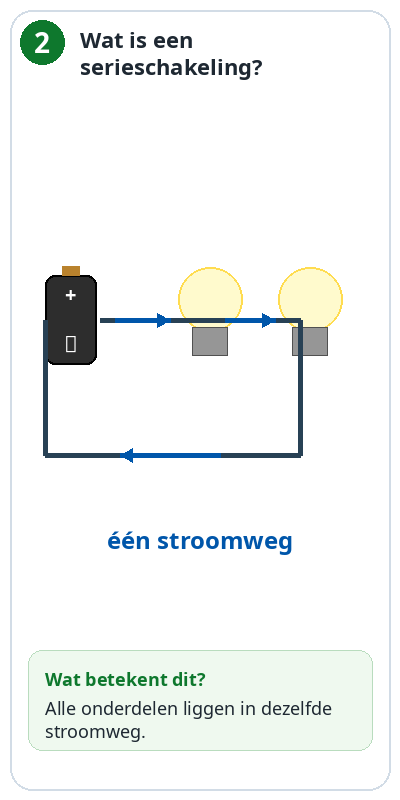

Blok 2 – Wat is een serieschakeling?

Bij een serieschakeling staan onderdelen achter elkaar. De stroom loopt door het eerste onderdeel en daarna door het volgende. Bijvoorbeeld: batterij → lamp 1 → lamp 2 → terug naar batterij.

💡 Wat betekent dit voor jou?
Alle onderdelen liggen in dezelfde stroomweg.

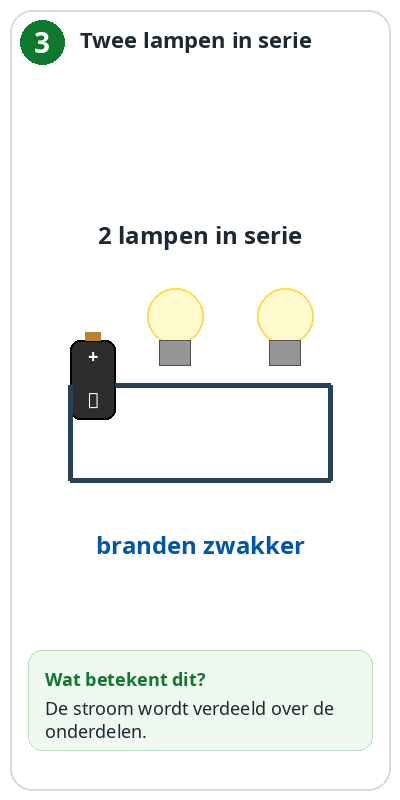

Blok 3 – Twee lampen in serie

Stel dat je twee lampen achter elkaar aansluit. De stroom moet door beide lampen. Daardoor branden de lampen vaak minder fel dan één losse lamp.

💡 Wat betekent dit voor jou?
De stroom wordt verdeeld over de onderdelen.

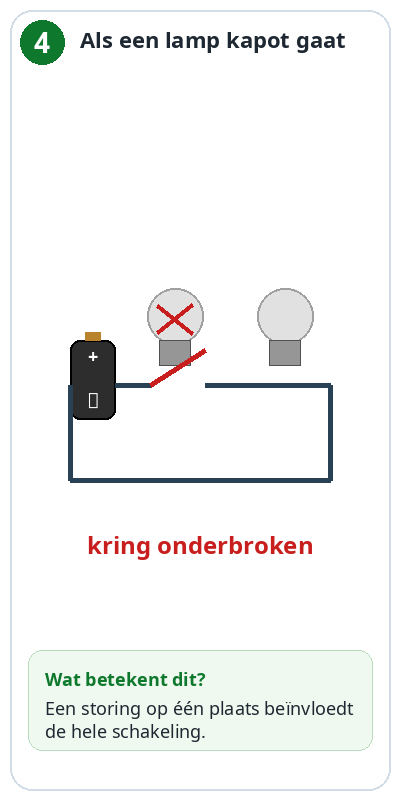

Blok 4 – Wat gebeurt er als een lamp kapot gaat?

Bij een serieschakeling is er maar één stroomweg. Gaat één lamp kapot? Dan wordt de stroomkring onderbroken. Alle lampen gaan uit.

💡 Wat betekent dit voor jou?
Een storing op één plaats beïnvloedt de hele schakeling.

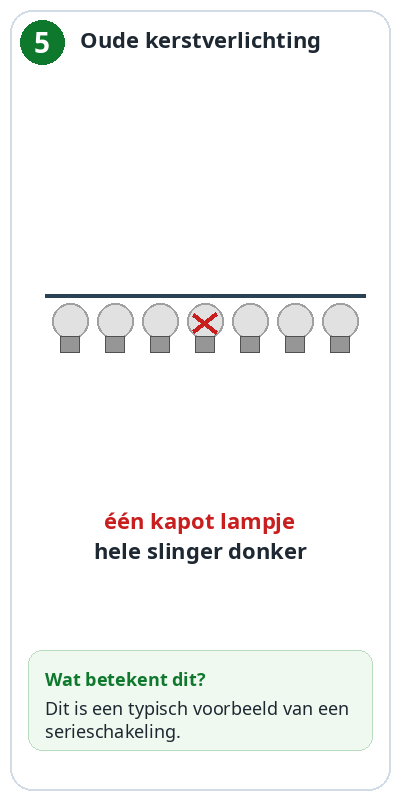

Blok 5 – Oude kerstverlichting

Vroeger werd kerstverlichting vaak in serie geschakeld. Als één lampje defect was, ging de hele lichtslinger uit. Veel mensen herkennen dit probleem.

💡 Wat betekent dit voor jou?
Dit is een typisch voorbeeld van een serieschakeling.

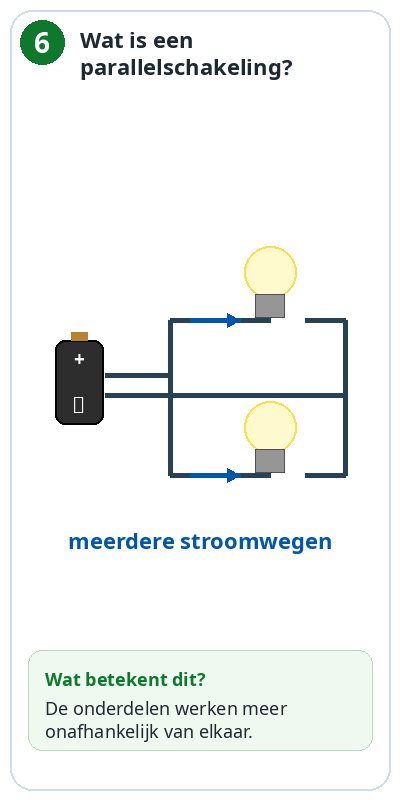

Blok 6 – Wat is een parallelschakeling?

Bij een parallelschakeling zijn meerdere stroomwegen aanwezig. Iedere lamp heeft zijn eigen aansluiting. De stroom kan verschillende routes volgen.

💡 Wat betekent dit voor jou?
De onderdelen werken meer onafhankelijk van elkaar.

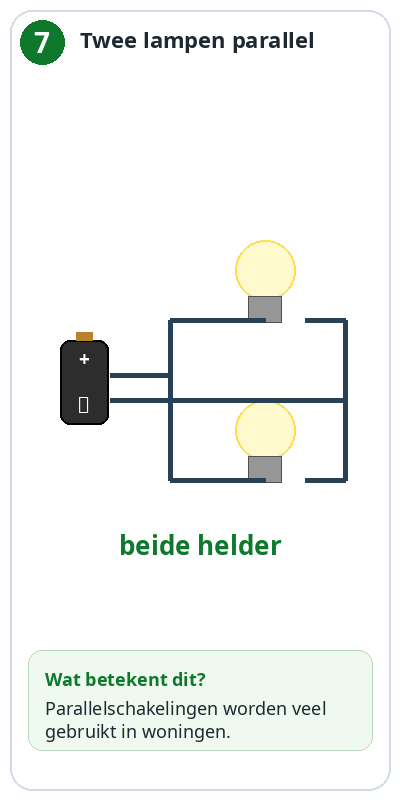

Blok 7 – Twee lampen parallel

Stel dat twee lampen parallel zijn aangesloten. Beide lampen krijgen rechtstreeks spanning. Daardoor branden zij normaal even fel.

💡 Wat betekent dit voor jou?
Parallelschakelingen worden veel gebruikt in woningen.

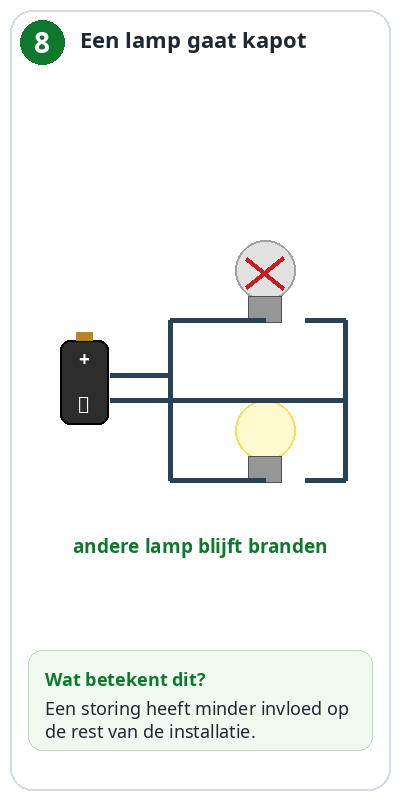

Blok 8 – Een lamp gaat kapot

Nu gaat één lamp kapot. Wat gebeurt er? De andere lamp blijft gewoon branden. De tweede stroomweg blijft immers bestaan.

💡 Wat betekent dit voor jou?
Een storing heeft minder invloed op de rest van de installatie.

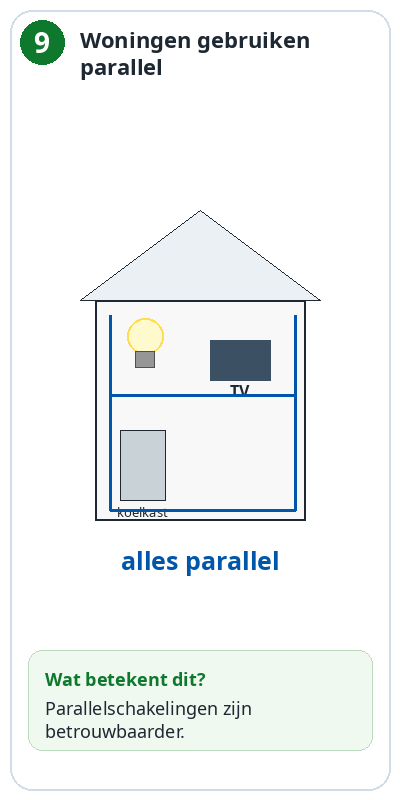

Blok 9 – Woningen gebruiken parallelschakelingen

In een woning zijn stopcontacten en lampen meestal parallel aangesloten. Als één lamp defect raakt, blijft de koelkast werken, blijft de televisie werken en blijven andere lampen branden.

💡 Wat betekent dit voor jou?
Parallelschakelingen zijn betrouwbaarder.

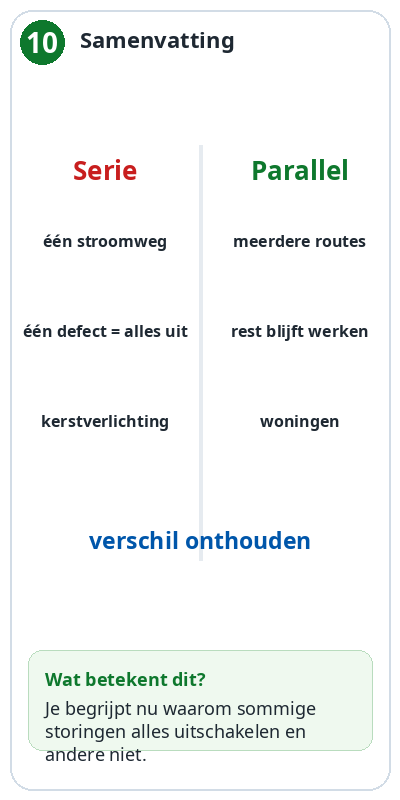

Blok 10 – Samenvatting

In deze module heb je geleerd wat een serieschakeling is en wat een parallelschakeling is. Je weet dat een serieschakeling één stroomweg heeft en dat een parallelschakeling meerdere stroomwegen heeft. Je weet ook waarom woningen meestal parallelschakelingen gebruiken.

💡 Wat betekent dit voor jou?
Je begrijpt nu waarom sommige storingen alles uitschakelen en andere niet.
