Lezen van Technisch Tekenen

Overzicht van de modules. Kies een onderdeel, luister naar de korte uitleg en ga met de pijl naar de cursus.

Deze reeks helpt je stap voor stap om technische tekeningen te lezen. Je leert eerst de basis en daarna tekeningen voor elektra, water, riolering, verwarming en ventilatie.

Module 1: Wat is een technische tekening?

1. Wat is een technische tekening?

Je leert wat een technische tekening is en waarom een installateur die gebruikt. Je ziet hoe een eenvoudige plattegrond helpt om ruimtes en werkzaamheden te herkennen.

Naar module ➜
Module 2: Technische symbolen herkennen

2. Technische symbolen herkennen

Je leert de belangrijkste symbolen herkennen voor elektra, water, riolering, verwarming en ventilatie. Zo kun je een tekening sneller begrijpen zonder veel tekst.

Naar module ➜
Module 3: Een woningplattegrond lezen

3. Een woningplattegrond lezen

Je leert een woningplattegrond lezen. Je kijkt naar ruimtes, muren, deuren en ramen en ontdekt waarom dit belangrijk is voor het plaatsen van installaties.

Naar module ➜

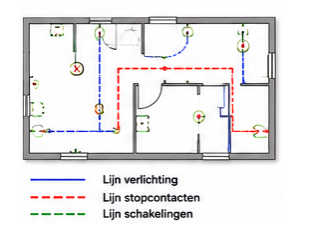

Module 4: Elektratekeningen lezen

4. Elektratekeningen lezen

Je leert elektratekeningen lezen met lichtpunten, schakelaars, stopcontacten en leidingen. Zo zie je waar elektrische onderdelen moeten komen.

Naar module ➜
Module 5: Waterleidingen lezen

5. Waterleidingen lezen

Je leert waterleidingtekeningen lezen. Je ziet waar koud en warm water loopt en waar kranen, douche, wastafel en keuken worden aangesloten.

Naar module ➜
Module 6: Riolering en afvoerleidingen lezen

6. Riolering en afvoerleidingen lezen

Je leert riolering en afvoerleidingen lezen. Je ontdekt hoe afvalwater wegstroomt, wat afschot betekent en waarom een sifon belangrijk is.

Naar module ➜
Module 7: Verwarmingstekeningen lezen

7. Verwarmingstekeningen lezen

Je leert verwarmingstekeningen lezen. Je ziet hoe cv-ketel, radiatoren, leidingen en thermostaat samen een verwarmingssysteem vormen.

Naar module ➜

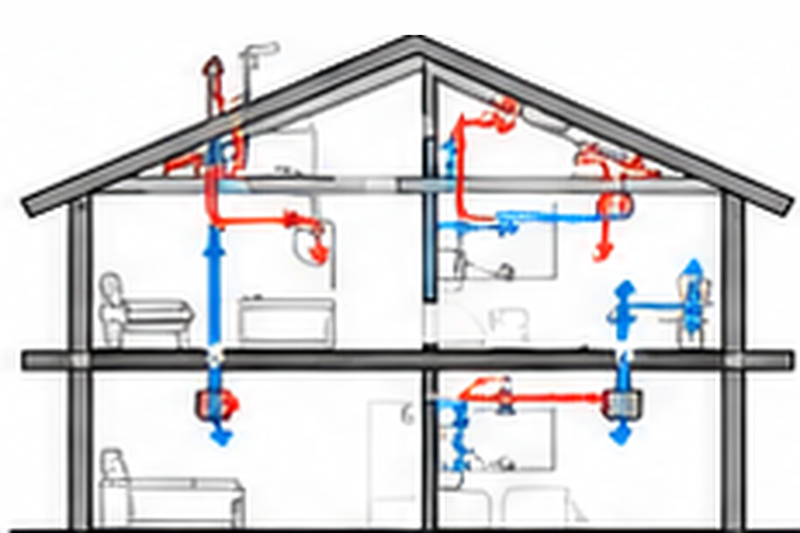

Module 8: Ventilatietekeningen lezen

8. Ventilatietekeningen lezen

Je leert ventilatietekeningen lezen. Je ziet hoe lucht wordt afgevoerd en aangevoerd via ventilatie-unit, kanalen en ventielen.

Naar module ➜

Na afloop

Na deze acht modules herken je de belangrijkste onderdelen van technische tekeningen. Je kunt beter zien waar je moet werken en welke installatieonderdelen op een tekening staan.
