Technische tekeningen lezen

Blok 1 – Waarom deze les?

Stel dat je morgen begint als installateur. Je krijgt van je leidinggevende een tekening van een woning. Daarop staat waar de keuken komt, waar de badkamer zit en waar leidingen moeten lopen. Als je die tekening niet kunt lezen, weet je niet waar je moet werken.

💡 Wat betekent dit voor jou?
Daarom leer je eerst wat een technische tekening is.

Blok 2 – Wat is een technische tekening?

Een technische tekening is een afbeelding waarop precies staat hoe iets gebouwd of aangelegd moet worden. Een installateur gebruikt tekeningen om te zien waar leidingen moeten komen, waar stopcontacten zitten, waar een radiator wordt geplaatst en waar een douche of toilet komt.

💡 Wat betekent dit voor jou?
Een technische tekening is eigenlijk de wegenkaart van een gebouw.

Blok 3 – Een eerste voorbeeld

Bij dit blok zie je een eenvoudige plattegrond van een woning met vier ruimtes: de woonkamer, keuken, badkamer en de hal of entree. Je kijkt hierbij als het ware van bovenaf naar de woning. Net alsof het dak eraf is gehaald.

💡 Wat betekent dit voor jou?
Hierdoor zie je direct waar water, elektriciteit of verwarming nodig is.

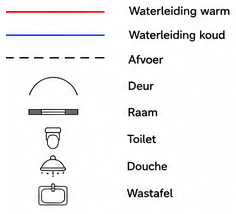

Blok 4 – Waarom is dit belangrijk?

Stel dat je een kraan moet installeren. Dan moet je weten waar de badkamer zit. Of stel dat je een stopcontact moet plaatsen, dan moet je weten waar de woonkamer zit. De tekening helpt je om direct de juiste plaats te vinden.

💡 Wat betekent dit voor jou?
De plattegrond voorkomt dat je op de verkeerde plek begint te zoeken.

Blok 5 – Van tekening naar werkelijkheid

Kijk eens naar een eenvoudige schets van een badkamer met een douche, wastafel en wc. Op papier lijkt dit simpel. Maar voor een installateur betekent dit: waterleidingen en afvoeren naar de douche en wastafel, en een afvoer voor het toilet.

💡 Wat betekent dit voor jou?
Eén kleine ruimte bevat al snel heel veel verschillende leidingen.

Blok 6 – Maten zijn belangrijk

Op een technische tekening staan vaak maten. Bijvoorbeeld: een muur van 400 cm betekent dat de muur vier meter lang is. Een installateur moet maten kunnen lezen, anders komen leidingen, radiatoren of stopcontacten op de verkeerde plaats terecht.

💡 Wat betekent dit voor jou?
Goed meten en maten lezen voorkomt grote fouten in de praktijk.

Blok 7 – Wat betekenen de eenheden?

Tekenaars gebruiken millimeter (mm), centimeter (cm) en meter (m). Millimeter wordt heel veel gebruikt (bijvoorbeeld: 500 mm = 50 cm). Centimeter ken je van 100 cm = 1 meter. De meter (m) wordt gebruikt voor grotere afstanden, zoals een muur van 4 meter.

💡 Wat betekent dit voor jou?
Let op de eenheid: millimeters en centimeters mag je niet verwarren.

Blok 8 – Wat is schaal?

Een echt huis past niet op een vel papier. Daarom gebruiken we schaal, zoals Schaal 1 : 100. Dit betekent: 1 centimeter op de tekening is 100 centimeter (1 meter) in het echt. Dus 5 centimeter op papier is in werkelijkheid 5 meter.

💡 Wat betekent dit voor jou?
Je hoeft dit nog niet zelf te berekenen, als je het doel maar begrijpt.

Blok 9 – Wat moet je na deze les kunnen?

Na deze module kun je uitleggen wat een technische tekening is en waarom installateurs ze gebruiken. Je herkent een eenvoudige plattegrond, kunt de kamers aanwijzen, snapt waarom maten belangrijk zijn en weet wat het begrip schaal betekent.

💡 Wat betekent dit voor jou?
Dit zijn de onmisbare basisstappen voor elke startende installateur.

Blok 10 – Samenvatting

Een technische tekening is een hulpmiddel voor de installateur. Op de tekening zie je waar onderdelen moeten komen. Je leert eerst een woning herkennen op een plattegrond. Later leer je hoe leidingen, elektriciteit, verwarming en ventilatie worden weergegeven. Een goede installateur kijkt altijd eerst naar de tekening.

💡 Wat betekent dit voor jou?
Je kijkt altijd eerst goed naar de tekening en begint daarna pas met het werk.
