Waterleidingen lezen: van hoofdkraan tot kraan en douche.
1
Blok 1 – Waarom deze les?
Iedere woning heeft drinkwater. Dat water komt via leidingen het gebouw binnen en wordt verdeeld naar verschillende ruimtes. Een installateur moet kunnen zien waar het water binnenkomt, waar de leidingen lopen en welke toestellen worden aangesloten. Daarvoor gebruikt hij een waterleidingtekening.
💡 Wat betekent dit voor jou? Je moet waterleidingen kunnen herkennen en hun route kunnen volgen op een tekening.
2

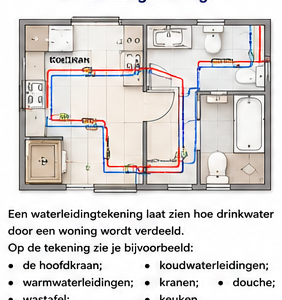

Blok 2 – Wat is een waterleidingtekening?
Een waterleidingtekening laat zien hoe drinkwater door een woning wordt verdeeld. Op de tekening zie je bijvoorbeeld de hoofdkraan, koudwaterleidingen, warmwaterleidingen, kranen, douche, wastafel en keuken. De tekening helpt de installateur om leidingen op de juiste plaats aan te leggen.
💡 Wat betekent dit voor jou? Met deze tekening weet je precies waar al het water naartoe gaat.
3

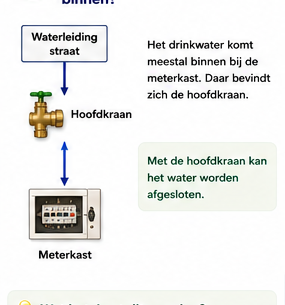

Blok 3 – Waar komt het water binnen?
Het drinkwater komt meestal binnen bij de meterkast. Daar bevindt zich de hoofdkraan. Met de hoofdkraan kan het water worden afgesloten. Daarom weet iedere installateur waar de hoofdkraan zich bevindt.
💡 Wat betekent dit voor jou? Stel dat een leiding lek raakt. Dan moet het water snel kunnen worden afgesloten.
4

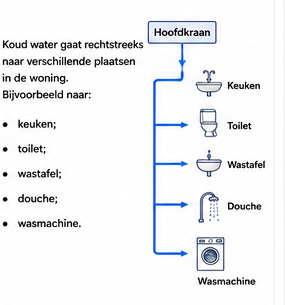

Blok 4 – Koud water
Koud water gaat rechtstreeks naar verschillende plaatsen in de woning. Bijvoorbeeld naar de keuken, het toilet, de wastafel, de douche en de wasmachine.
💡 Wat betekent dit voor jou? Koud water is de basis voor bijna alle kranen en toestellen in huis.
5
Blok 5 – Warm water
Niet al het water blijft koud. Voor douchen en afwassen is warm water nodig. Dat warme water wordt gemaakt door een cv-ketel, een boiler of een warmtepomp.
💡 Wat betekent dit voor jou? Warm water wordt gemaakt en daarna via een aparte leiding naar de juiste plaatsen gebracht.
6
Blok 6 – Koud en warm water herkennen
Op veel tekeningen worden verschillende lijnen gebruikt. Een blauwe lijn betekent koud water. Een rode lijn betekent warm water. Een installateur ziet daardoor direct welke leiding waarvoor bedoeld is.
💡 Wat betekent dit voor jou? Door de kleuren te herkennen, lees je sneller de tekening.
7
Blok 7 – De keuken
In vrijwel iedere keuken vind je een kraan, een spoelbak en vaak een vaatwasser. De installateur moet zorgen voor koud water, warm water en een afvoer.
💡 Wat betekent dit voor jou? Elke keuken heeft zowel koud als warm water en een afvoer nodig.
8
Blok 8 – De badkamer
De badkamer bevat meestal meerdere aansluitingen, zoals een douche, wastafel, bad en toilet. Voor elk onderdeel zijn leidingen nodig.
💡 Wat betekent dit voor jou? In de badkamer lopen vaak meerdere leidingen naast elkaar.
9
Blok 9 – De verdeler
In moderne woningen wordt vaak gewerkt met een verdeler. Een verdeler verdeelt het water naar verschillende ruimtes, zoals keuken, badkamer en toilet. Hierdoor krijgt iedere ruimte zijn eigen leiding.
💡 Wat betekent dit voor jou? De verdeler zorgt voor overzicht en gemak bij onderhoud.
10
Blok 10 – Leidingen volgen
Een belangrijke vaardigheid voor een installateur is het volgen van een leiding. Je moet kunnen zien waar het water begint, waar het naartoe gaat en welke toestellen worden aangesloten.
💡 Wat betekent dit voor jou? Zo voorkom je fouten en werk je sneller en veiliger.
Installatietechniek – Reeks: Technische tekeningen lezen – Module 5. Deze pagina gebruikt de ingebouwde spraakfunctie van de browser.
