Ventilatietekeningen: ventilatie-units, kanalen, ventielen, balansventilatie en WTW begrijpen.
1

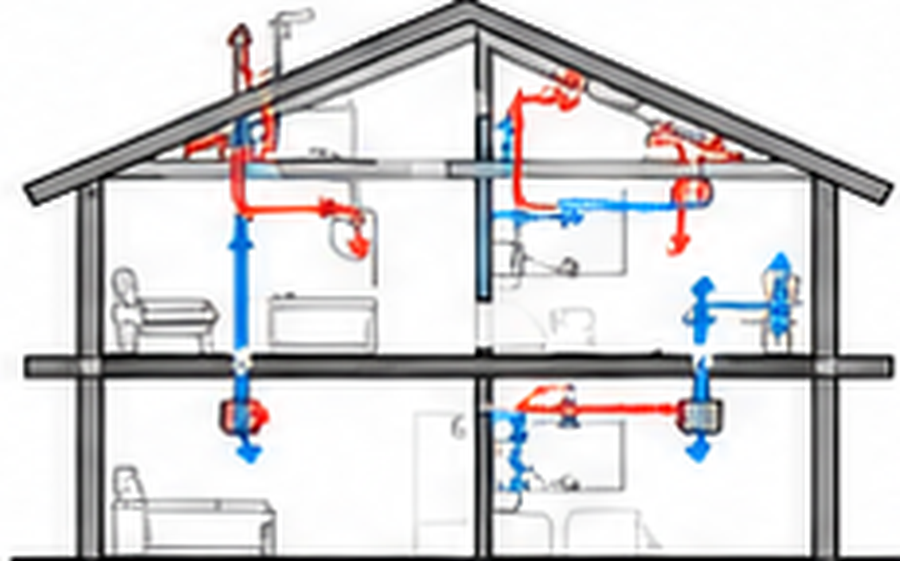

Blok 1 – Waarom deze les?
Een woning moet niet alleen behaaglijk warm zijn; er moet ook voortdurend voldoende frisse lucht aanwezig zijn. Daarom hebben moderne huizen een ventilatiesysteem. Dat voert vocht, geuren en vervuilde lucht af en helpt schimmel voorkomen.
💡 Wat betekent dit voor jou? Ventilatie betekent simpelweg: 24 uur per dag oude lucht afvoeren en frisse lucht aanvoeren.
2

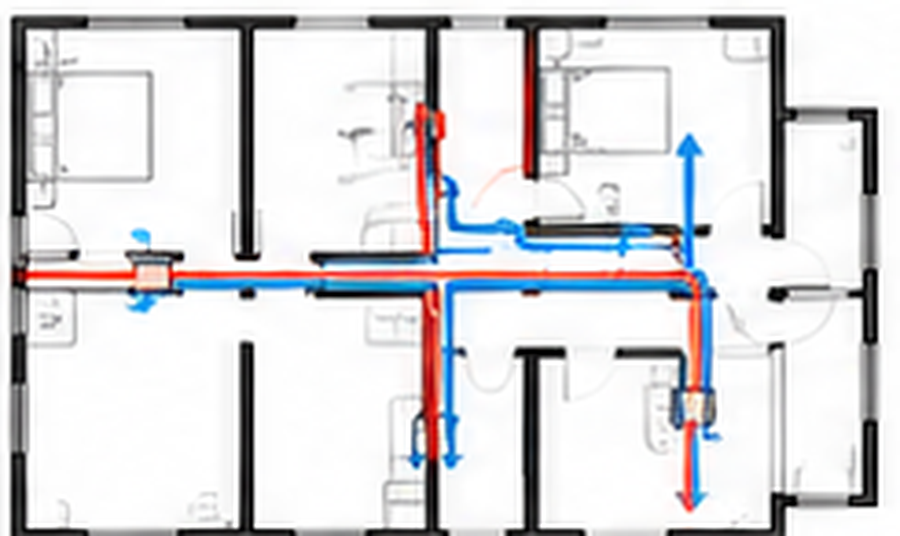

Blok 2 – Wat is een ventilatietekening?
Een ventilatietekening brengt het complete luchtcirculatiesysteem in kaart. De tekening laat zien waar lucht wordt afgezogen, waar frisse lucht binnenkomt, hoe kanalen lopen en waar de centrale unit staat.
💡 Wat betekent dit voor jou? De installateur gebruikt deze installatietekening als blauwdruk om het systeem correct aan te leggen.
3

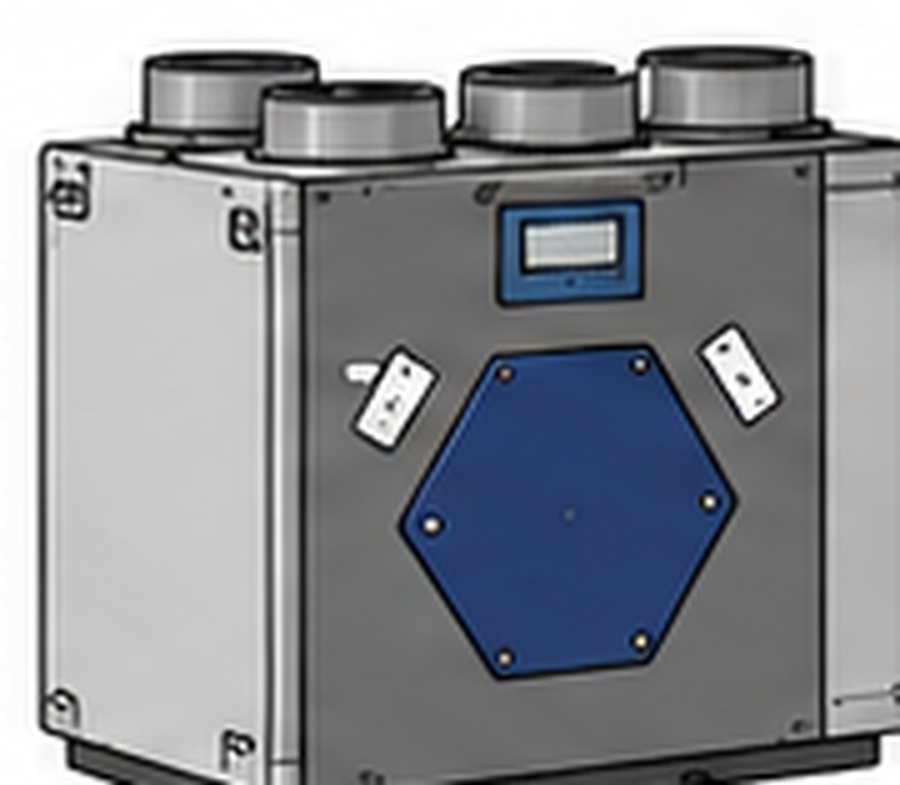

Blok 3 – Het hart: de ventilatie-unit
De ventilatie-unit is het hart van de installatie. Op tekeningen wordt deze vaak aangeduid als VU. De unit zuigt lucht aan en verplaatst die via kanalen door het gebouw.
💡 Wat betekent dit voor jou? De ventilatie-unit zorgt dat de mechanische luchtstroom echt op gang komt.
4

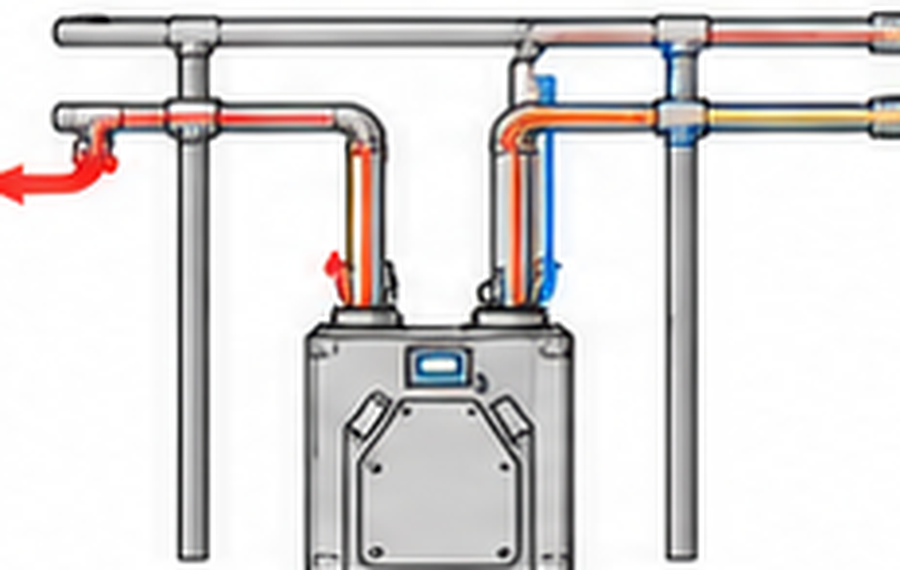

Blok 4 – Kanalen: de slagaders
Ventilatiekanalen vervoeren de lucht door de woning. Op tekeningen zie je vaak twee kleuren of lijnsoorten: rood voor afvoerlucht en blauw voor toevoerlucht.
💡 Wat betekent dit voor jou? Volg de kleuren en lijnen om te zien waar lucht vandaan komt, waarheen het gaat en in welke richting het stroomt.
5

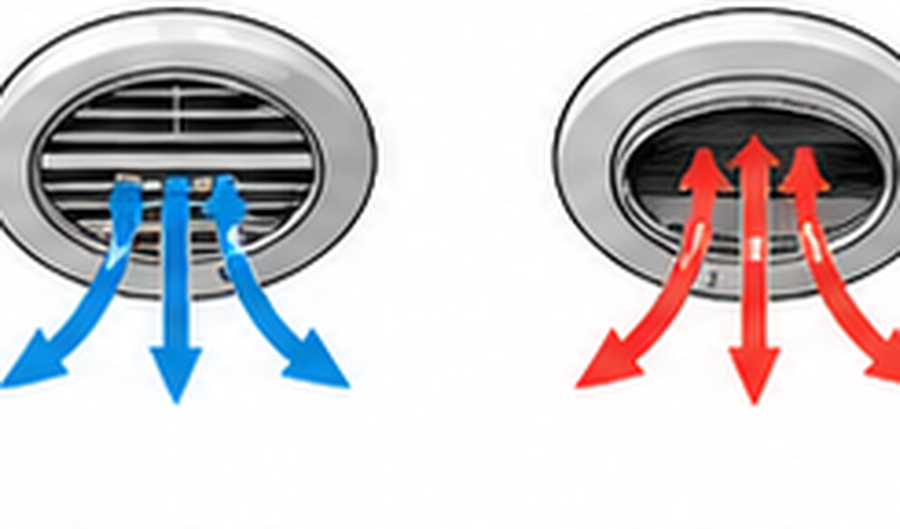

Blok 5 – Ventielen: toevoer en afvoer
Aan het einde van een ventilatiekanaal zit een ventiel. Toevoerventielen blazen schone lucht de ruimte in. Afzuigventielen zuigen vervuilde of vochtige lucht af.
💡 Wat betekent dit voor jou? Let op het symbool en de richting van de pijltjes: zo zie je of een ventiel lucht aanvoert of afvoert.
6

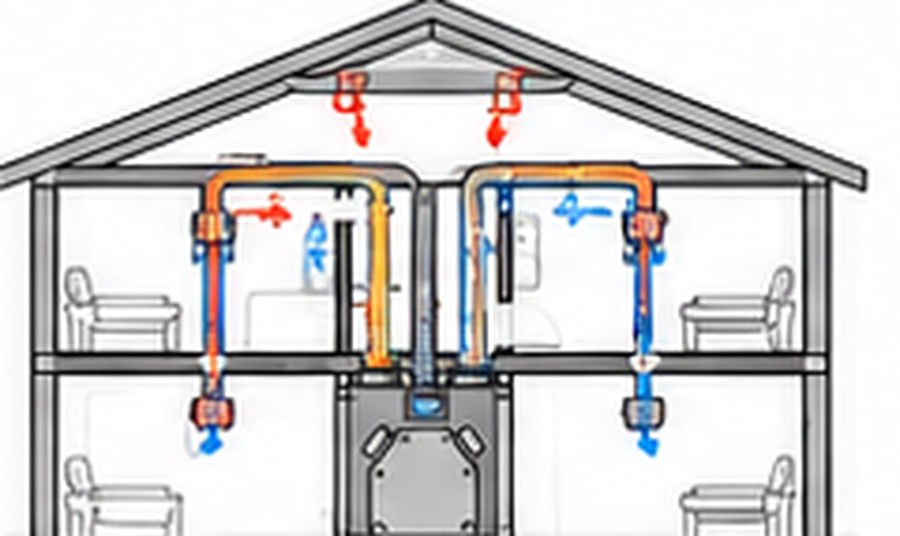

Blok 6 – Balansventilatie uitgelegd
Bij balansventilatie wordt evenveel lucht afgevoerd als aangevoerd. Daardoor ontstaat een gezond binnenklimaat zonder tocht en blijft de luchtdruk in de woning in balans.
💡 Wat betekent dit voor jou? Een goed gebalanceerd systeem voorkomt onderdruk of overdruk en werkt comfortabeler.
7

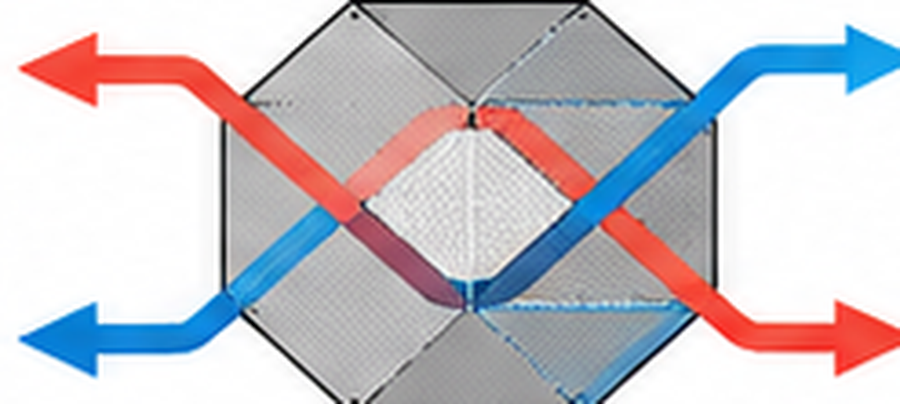

Blok 7 – WTW: warmte terugwinnen
WTW betekent WarmteTerugWinning. De warmte uit de afgevoerde binnenlucht wordt gebruikt om frisse buitenlucht voor te verwarmen voordat die de woning binnenkomt.
💡 Wat betekent dit voor jou? Zo blijft warmte binnen en bespaar je energie zonder minder te ventileren.
8

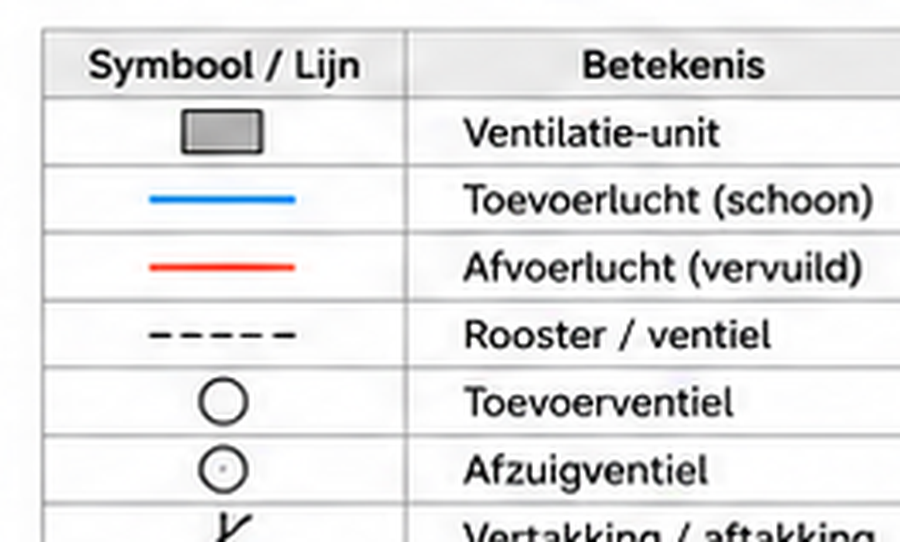

Blok 8 – Symbolen en lijnen begrijpen
Elke ventilatietekening gebruikt vaste symbolen en lijnsoorten. Denk aan de ventilatie-unit, toevoerlucht, afvoerlucht, roosters, ventielen en aftakkingen.
💡 Wat betekent dit voor jou? Leer deze symbolen uit je hoofd. Dan begrijp je elke tekening sneller en foutloos.
9

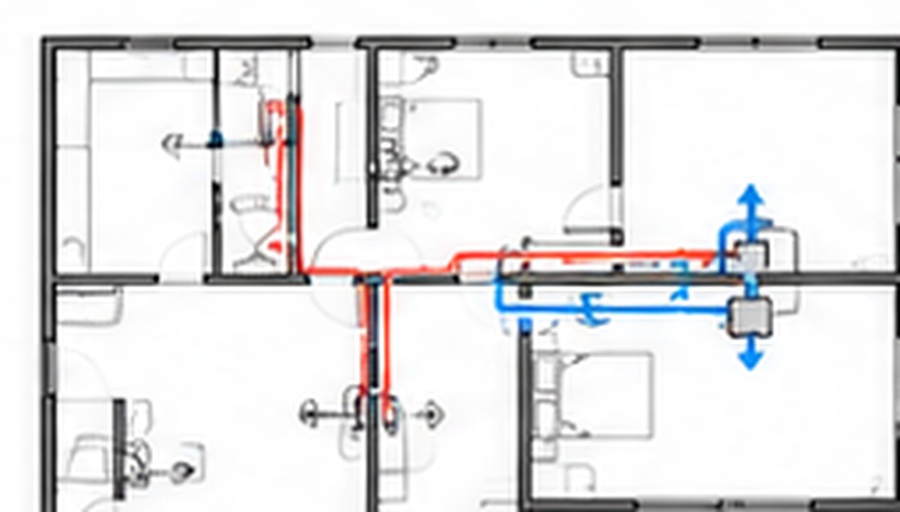

Blok 9 – Van tekening naar praktijk
De tekening is de instructie voor de monteur. Alles moet volgens de tekening worden aangelegd: routes, aantallen, ventielen en aansluitingen.
💡 Wat betekent dit voor jou? Controleer altijd de route, de aantallen en de aansluitingen voordat je gaat installeren.
10
Blok 10 – Samenvatting en controle
Je hebt nu alle onderdelen van een ventilatietekening leren lezen en begrijpen. Oefen met echte tekeningen en controleer jezelf met een checklist.
💡 Wat betekent dit voor jou? Hoe beter je de tekening leest, hoe beter je het systeem installeert.
Tip: klik op een blok of op de luisterknop om de uitleg te horen.
